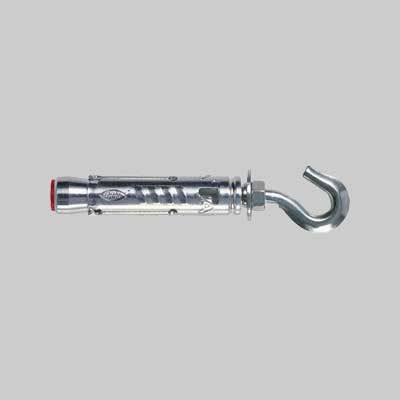

Ancorante con corpo espandente TA M-G
L'ancorante filettato internamente, facile da installare, per fissaggi in calcestruzzo non fessurato. Versione con gancio stampato.

Approvato per:

• Calcestruzzo da C20/25 a C50/60, non fessurato

Adatto anche per:

• Calcestruzzo C12/15

• Pietra naturale con struttura compatta

• La geometrica ottimizzata minimizza lo sforzo per l'installazione e ne permette l'utilizzo in spazi estremamente ristretti. Questo consente una facile installazione per l'utilizzatore.
• Il corpo a tre settori espandenti provoca una distribuzione uniforme del carico e quindi interassi e distanze dal bordo ridotti. Questo rende il TA M estremamente flessibile.
• La filettatura metrica interna consente l'utilizzo di viti e barre filettate standard per un'ideale adattamento all'applicazione.
• Il tappo in plastica rosso protegge la filettatura dalla polvere di foratura, assicurando così un corretto funzionamento.

• Passerelle per cavi
• Macchinari

• Il TA M è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.
• Per una corretta installazione il gancio deve essere contrastato con rondella e dado.
• Per determinare la lunghezza della vite ls:
  Lunghezza vite ls =
  Lunghezza fissaggio
  + Spessore oggetto da fissare tfix
  + Spessore rondella.

• Larghezza gancio: 47;
• Distanza occhiolo dal muro: 54;
• Profondità min foro - t_d - [mm]: 110;
• Misura d'apertura del gancio: 13;
• Chiave di serraggio - SW - [mm]: 17;
• Diametro foro - d₀ - [mm]: 15;
• ⌀ x Lunghezza: M 10 x 77;
• Lunghezza fissaggio - l - [mm]: 69;
• Confezione: 25;

• EAN: 4006209902639
• Codice fischer: 90263
