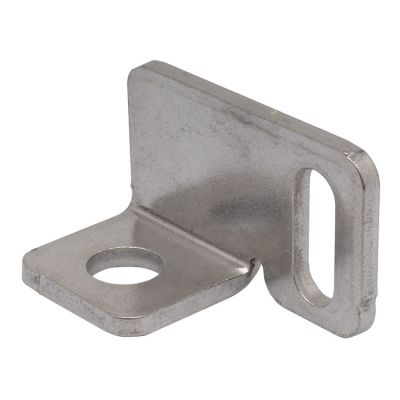

Staffa angolare MW
Le staffe angolari per il collegamento tra profili Solar e viti doppia filettatura o per gli incroci tra profili Solar

• Travature e profili in acciaio con spessore della lamiera variabile da 2 a 4 mm

• Veloce e regolabile: installazione rapida attraverso il foro inferiore e aggiustamento rapido attraverso il foro laterale asolato.
• Fissaggio sicuro: le connessioni con il profilo sono provviste di zigrinatura anti-scivolamento.

• acciaio inossidabile X5CrNi 18-10 (A2) secondo EN 10088-2:2014

Adatte per:

• Sistema Copertura in lastre ondulate
• Sistema Strutture speciali

Per il collegamento con:

• Profilo Solar-light
• Profilo Solar-fish
• Profilo Solar-mid

Fissaggio diretto della staffa al supporto in:

• Legno con viti per legno Power-Fast
• Calcestruzzo con ancorante chimico vinilestere FIS V e barra filettata FIS A
• Solaio in latero-cemento con ancorante chimico vinilestere FIS V, barra filettata FIS A e tassello a rete FIS HK.
• Realizzazione di incroci tra profili.

Collegamento con viti doppia filettatura STRS o STSI:

• Inserire la staffa di collegamento MW tra i due dadi della vite doppia filettatura STSR/STSI e serrare gli stessi.
• Collegare il profilo Solar alla staffa MW attraverso il foro asolato utilizzando vite SKS M 8 e dado flangiato MU F M 8.
• Utilizzare la coppia di dadi della vite doppia filettatura STSR/STSI per regolare la posizione della staffa di collegamento MW.

Collegamento a incrocio:

• Collegare la staffa MW al profilo Solar inferiore attraverso il dado testa a martello FCN AL e vite SKS M 8.
• Fissare il profilo Solar superiore alla staffa attraverso il foro asolato utilizzando viti SKS M 8 e dado flangiato MU F M 8.

• Dimensioni - a x b - [mm]: 9 x 23,5;
• Peso: 0,065;
• Diametro foro - D - [mm]: 12,5;
• Adatto per: STSR, STSI;
• Spessore: 4;
• Confezione: 10;

• EAN: 8001132031810
• Codice fischer: 522676
