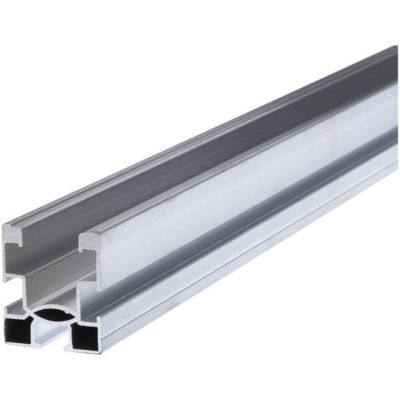

Profilo Solar-fish
Il profilo in alluminio universale per installazioni fotovoltaiche su tetti a falda e tetti piani

• Universale: il profilo in alluminio Solar-fish è adatto per le installazioni fotovoltaiche sia su tetti a falda che tetti piani.
• Facile e veloce: installazione rapida nelle cave inferiore e laterali con viti SKS M 8 o vite testa a martello RHS e nella cava superiore con il dado testa a martello FCN AL e staffe MW (per giunti incrociati).
• No sfrido: la lunghezza ottimizzata riduce gli sfridi e facilita la movimentazione in cantiere.
• Interasse massimo consentito 1800 mm, in funzione delle azioni neve e vento calcolate secondo la Normativa Nazionale vigente.

• lega di alluminio AW 6063 T6 secondo EN 755-2:2013

Idoneo per:

Sistema Tetto a falda con ganci con:

• Gancio GTA
• Gancio GTLA
• Gancio GTPA
• Gancio GT 130 e GT 150 (5 e 8 mm)
• Gancio GC
• Gancio GTP
• Gancio GTPR

Sistema Copertura piana con triangoli con:

• Triangolo STFS 10° - 13°
• Triangolo STFN 10° - 15°
• Triangolo STFN 25° - 30° - 35°

Sistema Copertura in lastre ondulate con:

• Vite doppio filetto STSR
• Vite doppio filetto STSI

• Individuare la lunghezza e/o la combinazione di profili più adatta all'installazione fotovoltaica da realizzare.
• Definire l'Interasse tra i ganci/triangoli in funzione dei carichi neve e vento della zona di installazione dell'impianto.
• Fissare il profilo direttamente ai ganci/triangoli utilizzando la cava inferiore del profilo Solar-fish (con viti SKS M 8 o vite testa a martello RHS).
• Utilizzare una coppia di collegamenti CPN AL sulle cave laterali per collegare i profili Solar-fish. La connessione è completamente inserita quando la bugna in mezzeria dei collegamenti è in contatto con i profili.
• Per evitare problemi legati alle dilatazioni termiche si consiglia una lunghezza massima di una fila di pannelli pari a 15 m.
• Se il collegamento è sulle campate laterali i collegamenti CPN AL devono essere fissati con viti autoforanti.

• Peso in kg/m: 0,922;
• Lunghezza - l - [mm]: 4450;
• Sezione trasversale profilo: 3,42;
• Momento d'inerzia - l_y - [cm⁴]: 7,27;
• Momento d'inerzia - l_z - [cm⁴]: 6,45;
• Modulo di resistenza - W_y - [cm³]: 3,26;
• Modulo di resistenza - W_z - [cm³]: 3,37;
• Confezione: 1;

• EAN: 8001132102022
• Codice fischer: 558358
