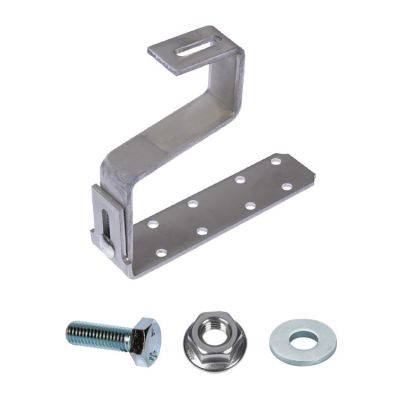

Gancio coppo regolabile GC
Il gancio regolabile per coperture in coppi

• Completo: il gancio è fornito preassemblato e gli accessori di collegamento ai profili Solar sono inclusi nella confezione.
• Fissaggio sicuro: la connessione regolabile è dotata di zigrinatura antiscivolamento.
• Flessibile: il gancio è utilizzabile con ogni tipo di tegola grazie alla regolazione verticale.
• Adattabile: la piastra di base allargata con fori ⌀9 mm facilita il collegamento con la struttura portante di supporto.

• gancio in acciaio inossidabile X5CrNi 18-10 secondo EN 10088-2:2005
• bulloneria in acciaio inossidabile classe A2-70 secondo EN ISO 3506-1/2;2010

Idoneo per:

Sistema Tetto a falda con ganci, manto di copertura in coppi, con:

• Profilo Solar-light

• Definire l'interasse dei ganci in funzione dei carichi neve e vento della zona di installazione dell'impianto.
• Individuare la posizione dei ganci in funzione della struttura portante e del layout dell'impianto.
• Sollevare il coppo e fissare il gancio mediante l'apposito ancoraggio determinato in funzione della tipologia e stratigrafia del supporto.

• Altezza totale: 176 - 205;
• Peso: 1;
• Coppia di serraggio - T_inst - [Nm]: 10;
• Chiave di serraggio - SW - [mm]: 13;
• Spessore: 5;
• Carico raccomandato a compressione -

  F

  - [kN]: 0,8;
• Altezza fuori tegola inferiore - h₁ - [mm]: 73;
• Altezza sottotegola - h₂ - [mm]: 92 - 121;
• Confezione: 10;

• EAN: 8001132711378
• Codice fischer: 571137
